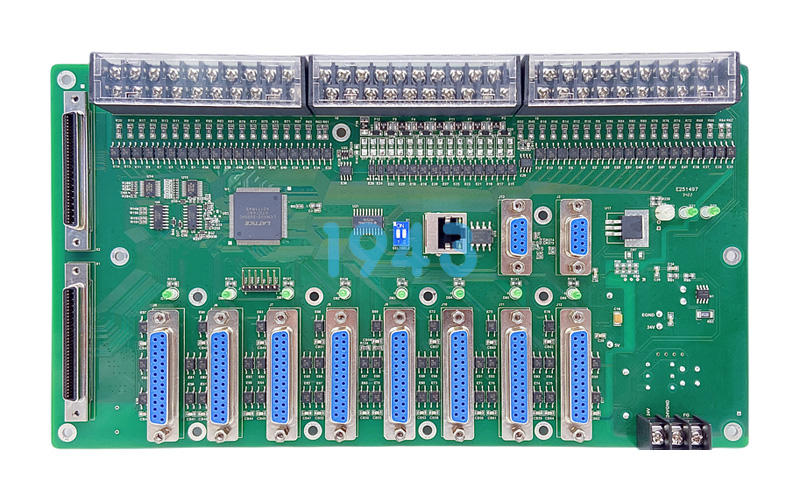

在工業自動化與精密制造的核心，運動控制器作為“大腦”，其指令的精確性、響應的實時性與運行的長期穩定性，直接決定了設備的性能上限。而這一切的物理基礎，都承載于其核心的印制電路板組件（PCBA）之上。一塊高性能的運動控制器板卡，往往集成了高速處理器、高精度ADC/DAC、復雜FPGA、眾多隔離器件與精密接插件，這對背後的SMT貼片加工工藝提出了遠超普通消費電子的嚴苛挑戰。1943科技專注于高復雜度、高可靠性PCBA的制造，深刻理解運動控制器板卡成功量產的關鍵工藝節點。

一、高密度與異形元件：精度與可靠性的雙重考驗

現代運動控制器趨向于高度集成，在有限空間內實現更多功能，這導致了PCBA上的元件密度極高，且元件類型復雜多樣。

• 精密IC貼裝：? 對于大規模的BGA、LGA、QFN等封裝芯片，其焊點隱藏在器件底部，對錫膏印刷的精度、厚度一致性以及回流焊的溫度曲線均勻性要求極高。我們通過高精度激光鋼網、全自動SPI錫膏檢測儀以及多點熱電偶實時測溫系統，確保每個焊點都形成完美的冶金結合，避免虛焊、橋連或空洞率超標，保障芯片穩定運行與長期可靠性。
• 異形與重型元件處理：? 板卡上常包含大電流端子、異形連接器或大型散熱片。針對這些元件，我們制定專項工藝，如采用階梯鋼網、局部增加錫量、使用治具輔助定位，并在回流后增設選擇性點膠或波峰焊補強工藝，確保其在嚴苛工業振動環境下不會發生機械失效。

二、混合工藝與精密接插件的卓越共面性

為兼顧性能、成本與可靠性，運動控制器板卡常采用SMT與通孔插件（THT）結合的混合安裝工藝。板邊的高密度、多針腳的精密接插件（如高速總線接口、IO端口）的共面性更是信號可靠連接的生命線。

• 選擇性波峰焊與治具設計：? 對于混裝板，我們采用高性能選擇性波峰焊設備，配合定制化精密治具，實現對通孔焊點的選擇性焊接。這不僅能避免對周圍精密SMT元件造成熱沖擊，更能確保每個通孔焊點飽滿、光亮，無拉尖或漏焊。
• 接插件共面性控制：? 在貼裝精密接插件前，我們會對PCB焊盤平整度及接插件引腳共面性進行來料檢驗。在貼裝時，通過定制吸嘴與精密的貼裝壓力控制，確保所有引腳與焊盤完全貼合。過爐后，通過高分辨率AOI對每個引腳進行焊端外形檢測，杜絕任何“抬起”或“懸空”的隱患，保證信號傳輸?shù)奈锢磉B接絕對可靠。

三、信號完整性與熱管理的工藝實現

運動控制器處理高速脈沖信號與模擬量信號，對噪聲極為敏感。同時，高性能芯片的發熱量不容忽視。SMT加工工藝直接影響這兩大性能。

• 為信號完整性護航：? 我們嚴格控制生產環境的ESD（靜電放電）防護。在焊接材料選擇上，針對高頻高速電路，可采用低介電常數、低損耗的專用高頻焊膏。對敏感模擬部分，執行嚴格的清潔工藝，防止離子殘留引入噪聲。在涉及阻抗控制的差分對走線區域，確保阻焊工藝精準，避免因加工誤差影響阻抗連續性。
• 散熱連接的基礎：? 對于需通過PCB散熱的大功率芯片，其底部裸露焊盤（Thermal Pad）的焊接質量至關重要。我們通過優化鋼網開孔設計（通常采用多孔矩陣），確保在回流過程中有足量且均勻的錫膏熔化，形成良好的熱連接通道，最大限度降低芯片結溫，提升長期工作穩定性。

四、全功能測試與可靠性驗證

運動控制器的功能復雜，出廠前的全面驗證是交付信心的最后一道關卡。

• 超越標準檢測：? 在完成標準的SPI、AOI檢測后，我們?yōu)榭蛻籼峁幕镜纳想姕y試、燒錄到完整的在線功能測試（FCT）服務。FCT測試架可模擬運動控制器的真實工作環境，對其數字IO、模擬量輸入輸出、編碼器反饋、脈沖輸出等所有關鍵功能進行閉環測試，確保每一塊出廠的控制器板卡都符合設計預期。
• 環境應力篩選：? 針對用于極端環境（如機床、戶外設備）的控制器，我們可提供定制化的環境應力篩選（ESS）服務，如溫度循環、高溫老化等，提前激發并剔除早期失效產品，提升批次產品的整體可靠性水平。

結語

運動控制器PCBA的SMT貼片加工，是一個將精密設計轉化為物理實體的系統工程，每一個工藝細節都關乎最終產品的性能與命運。選擇一家擁有豐富高復雜度板卡制造經驗、具備嚴謹工藝管控體系和全面測試能力的合作伙伴，是確保項目成功量產、快速上市并贏得市場口碑的關鍵。

1943科技，以精密工藝，賦能精準控制。我們致力于成為高端運動控制器制造商最值得信賴的制造后端，共同驅動工業自動化的未來。
