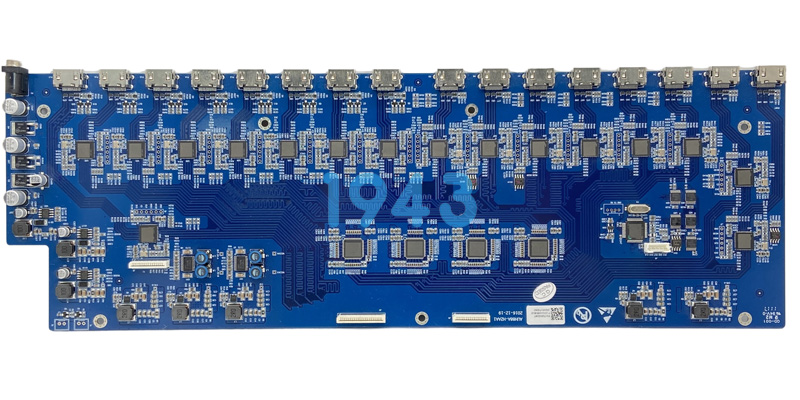

在智慧城市、工業監控、公共安全等關鍵場景中，安防設備（如視頻監控主機、智能門禁控制器、紅外探測模塊、網絡報警終端等）需7×24小時不間斷運行，其內部電路板的制造質量直接決定了系統的穩定性、環境適應性與故障率。作為專業的SMT貼片與PCBA制造服務商，1943科技深知：安防類PCB不僅要求電氣性能達標，更需在高溫、高濕、粉塵等復雜環境中長期可靠工作。本文將深入解析安防設備電路板在SMT貼片加工中的核心工藝要求與質量控制策略，助力客戶選擇真正匹配安防行業需求的制造伙伴。

一、安防設備PCB的典型特點與制造難點

安防設備電路板通常具備以下技術特征，對SMT加工提出特殊挑戰：

• 混合信號集成度高：同時包含高清圖像處理芯片、低功耗MCU、PoE供電模塊、無線通信單元及大量傳感器接口；
• 寬溫域運行要求：設備常部署于戶外或無空調環境，需承受-30℃至+70℃甚至更寬溫度范圍；
• 高防護等級設計：部分產品需滿足IP66/IP67標準，對PCB表面潔凈度與三防漆附著力提出更高要求；
• 長期無維護運行：一旦部署，難以頻繁檢修，焊點必須具備優異的抗熱疲勞與抗腐蝕能力。

這些特性決定了安防PCBA不能按普通工業板標準制造，而需在材料、工藝與檢驗環節全面升級。

二、SMT貼片加工中的關鍵工藝控制點

1. 錫膏選型與印刷一致性

針對安防板常見的細間距IC和微型無源器件，我們選用高粘度、低坍塌性的錫膏，并配合激光定位鋼網與閉環反饋印刷系統，確保錫膏體積偏差≤±10%，有效預防橋接與虛焊。

2. 回流焊接曲線精準調控

為兼顧大功率PoE模塊與敏感圖像傳感器的熱需求，1943科技采用多段式回流曲線：

• 預熱階段緩慢升溫（≤1.5℃/s），減少熱應力；
• 保溫區充分活化助焊劑，提升潤濕性；
• 峰值溫度精準控制，避免高溫?fù)p傷CMOS圖像傳感器；
• 冷卻速率優化，抑制金屬間化合物過度生長，提升焊點機械強度。

3. 混合裝配工藝協同

部分安防主板含少量通孔連接器或繼電器，我們采用“SMT回流 + 選擇性焊接”組合工藝，避免整板波峰焊帶來的熱沖擊與助焊劑殘留，保護已貼裝的精密元件。

4. 表面潔凈度與可涂覆性管理

為確保后續三防漆均勻附著，所有板面嚴格控制離子污染（通過ROSE測試驗證），并采用低殘留免清洗錫膏，杜絕白色結晶殘留影響涂層密封性。

三、全流程質量保障體系

1943科技針對安防設備建立專項質量管控流程：

• DFM可制造性分析前置介入：協助客戶優化焊盤設計、散熱過孔布局，提升可生產性；
• 100% SPI + AOI雙重檢測：從錫膏印刷到貼片完成全程自動檢測，攔截偏移、漏件、極性錯誤；
• X-ray透視關鍵焊點：對BGA、電源模塊等不可見焊點進行空洞率與連錫分析；
• 功能測試（FCT）支持：可依據客戶規范驗證視頻輸出、網絡通信、報警觸發等核心功能；
• 符合IPC Class 3標準驗收：所有焊點按高可靠性電子組件標準執行，文檔完整可追溯；
• ESD與環境管控：萬級防靜電車間，溫濕度實時監控，杜絕制造過程引入隱患。

四、為什么安防設備PCBA需要專業代工廠？

通用SMT產線往往忽視安防產品的長期可靠性需求，易出現以下問題：

• 使用統一工藝處理所有訂單，未針對寬溫域應用優化焊接參數；
• 清潔度控制不足，導致三防漆起泡或脫落；
• 無X-ray或功能測試能力，僅靠目檢無法發現潛在缺陷；
• 物料混用或批次管理混亂，影響產品一致性。

1943科技專注高可靠性PCBA制造，擁有安防電子領域的成熟工藝經驗與工程團隊，可提供從NPI試產、小批量驗證到大批量交付的全周期服務，確保每一塊安防電路板都能在嚴苛環境中穩定運行數年無故障。

結語

安防設備的“看不見的戰場”，始于一塊可靠的PCBA。1943科技以嚴謹?shù)腟MT貼片工藝、完善的質量體系和對安防行業需求的深刻理解，致力于成為您值得信賴的電路板制造伙伴。無論您的產品面向樓宇安防、周界防護還是智能監控系統，我們都將以專業能力守護每一幀畫面、每一次告警的準確無誤。

如需啟動安防設備PCBA代工項目或獲取工藝評估報告，歡迎聯系1943科技——讓安全，從可靠的電路開始。
