作為PCBA加工行業的關鍵工藝，雙面混裝DIP技術結合了表面貼裝（SMT）和插件封裝（DIP）的優點，卻也帶來了獨特的挑戰。這種工藝在高密度、多功能電子設備中應用廣泛，但其復雜的工藝流程要求制造商必須精準控制每個環節。
01 雙面混裝DIP工藝概述

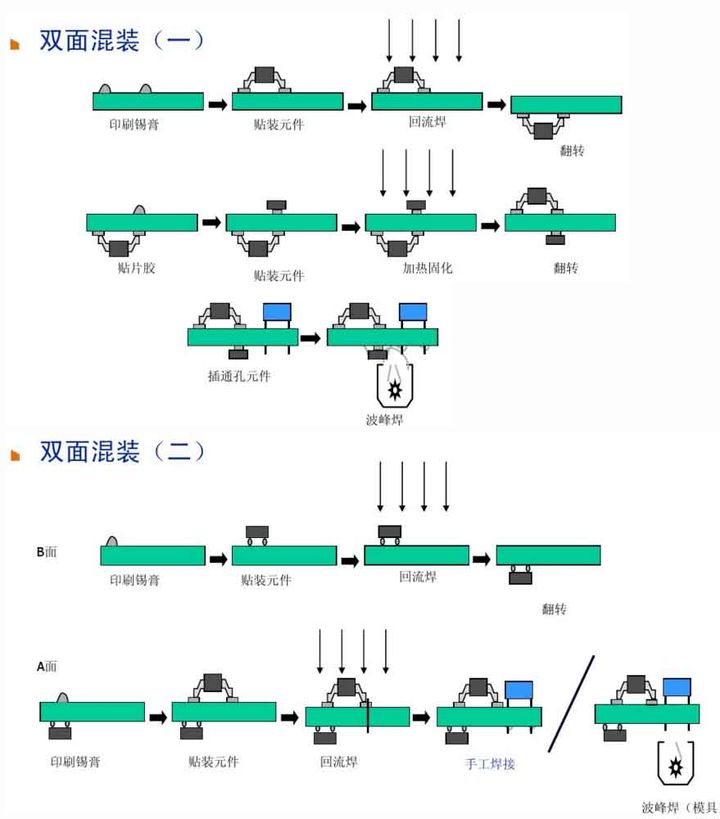

雙面混裝DIP工藝是一種復合型電子組裝技術，它通過在PCB板兩面分別部署SMT元件和DIP元件，實現空間優化和功能最大化。
在這種工藝中，通常PCB的A面布置IC等主要元器件，B面貼裝片式元器件，充分利用了PCB板的三維空間，顯著減小了板面積。
與單一工藝相比，雙面混裝結合了SMT的高密度性和DIP插件在功率器件、連接器方面的可靠性優勢。
尤其適用于智能家居控制器、工業控制板、電源模塊等復雜電子產品，通過工藝互補可實現15%以上的布局空間優化。
02 DIP器件組裝設計階段難點與對策
DIP工藝的質量問題大多源于設計階段的不合理選擇。PCB封裝設計的精確性直接決定了后續生產的良品率。
孔徑與引腳匹配問題
-
難點：PCB封裝孔與器件引腳尺寸不匹配是常見問題?？讖竭^(guò)大導致器件松動、上錫不足甚至空焊；孔徑過小則器件無法插入，特別是對于多層板，擴孔補救會導致孔無銅而報廢。
-
對策：
-
嚴格按照器件規格書繪制封裝，考慮PCB板制造過程中的公差范圍（通常為±0.075mm）。
-
建立封裝設計規范庫，確保常用器件封裝設計的準確性。
-
實施DFM（可制造性設計）檢查，在生產前識別并解決設計缺陷。
-
引腳間距問題
-
難點：PCB封裝引腳孔距與器件實際孔距不符會導致器件無法插入，而孔距過近則在波峰焊時容易造成連錫短路。
-
對策：
-
設計階段嚴格驗證器件實物與封裝的匹配度。
-
對于高密度布局，增加焊盤間距至安全范圍，降低短路風險。
-
使用專業DFM軟件進行組裝分析，提前發現引腳間距設計缺陷。
-
03 焊接工藝中的難點與對策
焊接環節是雙面混裝DIP工藝中問題多發的階段，需要精準控制多個參數。
波峰焊質量隱患
-
難點：DIP插件完成后，波峰焊過程中容易出現空焊、連焊、錫尖和氣孔等缺陷。特別是當接插件引腳周邊5mm內有較高的SMT器件時，會形成陰影效應，導致焊錫無法充分接觸焊盤。
-
對策：
-
優化波峰焊參數：錫槽溫度控制在245±3℃，焊接時間精確控制在2.8-3.2秒。
-
調整運輸帶角度（4-7°）以改善第二波脫離時去除短路的能力。
-
對于鍍鎳器件，可適當增加助焊劑劑量，改善上錫性能。
-
熱管理與溫度曲線控制
-
難點：雙面混裝板需要經過多次加熱過程（回流焊、波峰焊），容易導致PCB局部過熱或熱應力損傷。
-
對策：
-
合理規劃工藝流程，盡量減少板卡受熱次數。
-
對于雙面混裝中SMD元件較多、THT元件很少的情況，建議采用手工焊替代波峰焊。
-
優化預熱溫度，使助焊劑中的溶劑充分揮發，減少熱沖擊。
-
04 器件布局與間距控制的挑戰
PCB上器件布局的合理性對SMT和DIP工藝均有顯著影響。
布局緊湊性問題
-
難點：器件布局過于緊湊時，相鄰器件間距過小會導致貼片機誤判或無法準確拾放元件。對于DIP工藝，插件孔間距過小或與其他器件位置沖突，可能導致插件過程中引腳彎曲、折斷。
-
對策：
-
制定科學的器件布局規范，確保元件間安全距離。
-
高發熱器件分散布局，避免局部溫度過高影響器件性能和使用壽命。
-
在PCB設計階段考慮物料配送和生產操作的便利性，提升整體生產效率。
-
元件兼容性布局
-
難點：DIP器件通常包括繼電器、端子臺、大容量電解電容等較大型元件，與周邊SMT元件的干涉風險較高。
-
對策：
-
在設計初期區分DIP與SMT區域，確保大尺寸插件元件有足夠的操作空間。
-
對于12mm以上高度元件，預留專用布局區域，確保插件和焊接工具可達性。
-
采用治具設計，在過回流焊和波峰焊時保護高大元件。
-
05 質量控制與檢測的難點
雙面混裝板的質量控制面臨獨特挑戰，需要多維度檢測策略。
檢測盲點問題
-
難點：DIP工藝的異常問題主要體現在元件面和焊接面。元件面常見錯件、漏件、反向和浮高等不良；焊接面則容易出現空焊、連焊、錫尖和氣孔等。由于元件高度差異和布局密度，一些缺陷在傳統檢測中容易被遮擋。
-
對策：
-
建立三級質量檢測體系：插件前核對物料與SOP，插件中員工自檢與互檢，焊接后借助AOI系統進行全方位檢測。
-
對于浮高現象，分析器件和PCB開孔尺寸是否符合圖紙要求，必要時在夾具或器件上增加壓塊。
-
制定嚴格的焊點驗收標準，確保雙面混裝板的連接可靠性。
-
標準化作業流程
-
難點：DIP插件作業依賴人工操作時，一致性難以保證，錯誤率相對較高。
-
對策：
-
實施雙人互檢機制降低誤插率，結合防錯位夾具設計。
-
建立完整的靜電防護體系，確保EPA區域靜電電位<50V。
-
自動化后段處理，包括自動剪腳機（控制殘留長度0.8-1.2mm）和三防涂覆工藝。
-
06 高效生產與成本控制的平衡
雙面混裝DIP工藝需要在質量、效率與成本之間找到平衡點。
工藝路線優化
-
難點：雙面混裝PCBA組裝涉及三次加熱，效率較低，且使用紅膠工藝波峰焊焊接合格率較低。
-
對策：
-
根據元件種類和數量選擇最優工藝路線：當THT元件很少時，建議采用手工焊；THT元件較多時，則采用波峰焊。
-
優化生產線平衡，減少工序間等待時間。
-
對員工進行跨工序培訓，提升生產線靈活應對能力。
-
治具與設備優化
-
難點：雙面混裝板過回流焊和波峰焊需要使用治具，增加了準備時間和成本。
-
對策：
-
投資高性能波峰焊設備，配備動態溫度控制系統。
-
標準化治具設計，提高治具復用率。
-
定期保養設備，特別是波峰焊機的噴霧系統和預熱系統，確保工藝穩定性。
-
雙面混裝DIP工藝的優化是持續的過程。通過完善設計規范、優化焊接參數、加強人員培訓和實施全過程質量控制，制造企業可以逐步提升良品率，降低生產成本。
隨著電子設備向高性能、高密度發展，雙面混裝DIP工藝將繼續發揮不可替代的作用，只有掌握其核心技術難點并實施相應對策，PCBA加工企業才能在激烈競爭中保持優勢。
